Продукция Сети передачи данных (СКС) Кат. 7/7А Кабель информационный (витая пара)uninet® 7150 4P S/FTP кат. 7A AWG22 1500MHz
uninet® 7702 4P S/FTP кат. 7A AWG22 1200MHz
uninet® 7120 4P S/FTP кат. 7A AWG23 1200MHz
Применение:
Кабели информационные 4 x 2 x 0,64 (AWG22) - 4 x 2 x 0,58 (AWG23) с двойным экраном, категории 7A, предназначен для сетей передачи данных - Ethernet и др. Является элементом горизонтальной подсистемы СКС - от распределительного шкафа до рабочего места. Полностью соответствует требованиям стандарта ISO/IEC 11801:2002/A2:2010 для приложений класса FA (1200МГц). Производство "Datwyler Cables", Швейцария.
| uninet® 7150 4P S/FTP AWG22 - скачать технические характеристики (0,1Mb) | |
| uninet® 7702 4P S/FTP AWG22 - скачать технические характеристики (0,1Mb) |
|
| uninet® 7120 4P S/FTP AWG23 - скачать технические характеристики (0,1Mb) |
Характеристики:
Противопожарные характеристики:
Класс пожарной опасности для кабелей с LS0H изоляцией по ГОСТ Р 31565-2012 - П3.8.1.2.1
|
|
Класс пожарной опасности по ГОСТ 31565-2012 - П3.8.1.2.1 подтвержден
испытаниями НПО "ПОЖЦЕНТР". Сертификат С-CH.ПБ37.В.01817 |
| Безгалогенный, не образующий корродирующих газов при горении - Класс ПКА 1 (для кабелей с LS0H изоляцией) | ||
| Самогасящийся - Класс ПРГО 1 |
ГОСТ 60332-1-2-2007 | |
| Не распространяющий горение при прокладке в пучке - Класс ПРГП 3 |
ГОСТ Р МЭК 60332-3-21 | |
|
Минимальная токсичность продуктов горения - Класс ПТПМ 2 Минимальное дымообразование - Класс ПД 1 (для кабелей с LS0H изоляцией) |
ГОСТ Р МЭК 61034-2-2005 |
Эксплутационные характеристики:
| Медный проводник | однопроволочный, 0,58мм (AWG23) - 0,64 (AWG22) |
ГОСТ 22483-77 |
| Изоляция жил | Сшитый полиэтилен | ГОСТ Р 53769-2010 |
| Парный экран | Металлизированная фольга | |
| Общий экран | Оплетка из луженой медной проволоки | |
| Внешняя оболочка |
Безгалогенный состав |
|
| Цвет жил |
Бело-голубой / голубой Бело-оранжевый / оранжевый Бело-зеленый / зеленый Бело-коричневый / коричневый |
ГОСТ Р 53246-2008 |
| Цвет оболочки |
Оранжевый |
|
| Минимальный радиус изгиба | 8 x D | |
| Температура монтажа | 0°C до +50°C | |
| Рабочая температура |
-20°C до +60°C Климатическое исполнение - У, категории размещения 3, 4 |
ГОСТ 15150-69 |
| Маркировка |
DAETWYLER UNINET 7150 4P S/FTP DAETWYLER UNINET 7702 4P S/FTP DAETWYLER UNINET 7120 4P S/FTP |
|
Информация для заказа:
Кабель витая пара категории 7А 7A
uninet® 7150 4P S/FTP кат. 7А AWG22:
| Артикул |
Число и номинальное сечение жил, мм2 |
Масса кабеля, |
Наруж. |
Пожарная нагрузка |
||
| кВт·ч/м | МДж/м | |||||
| 182925 |
4 x 2 x 0,64 (AWG22), LS0H, 1000м/барабан | 69,2 | 7,8 | 0,18 | 0,65 |
|
| 182926 | 2 x (4 x 2 x 0,64) (AWG22), LS0H, 500м/барабан | 139,2 | 7,8 x 16,4 | 0,36 | 1,30 | |
Кабель витая пара категории 7А 7A
uninet® 7702 4P S/FTP кат. 7А AWG22
| Артикул |
Число и номинальное сечение жил, мм2 |
Масса кабеля, |
Наруж. |
Пожарная нагрузка |
||
| кВт·ч/м | МДж/м | |||||
| 177400 |
4 x 2 x 0,62 (AWG22), LS0H, 1000м/барабан | 65,1 | 7,8 | 0,18 | 0,65 |
|
| 177390 | 2 x (4 x 2 x 0,62) (AWG22), LS0H, 500м/барабан | 131 | 7,8 x 16,4 | 0,36 | 1,30 | |
Кабель витая пара категории 7А 7A
uninet® 7120 4P S/FTP кат. 7А AWG23
| Артикул |
Число и номинальное сечение жил, мм2 |
Масса кабеля, |
Наруж. |
Пожарная нагрузка |
||
| кВт·ч/м | МДж/м | |||||
| 191466 |
4 x 2 x 0,58 (AWG23), LS0H, 1000м/барабан | 63 | 7,5 | 0,18 | 0,65 |
|
| 191467 | 2 x (4 x 2 x 0,58) (AWG23), LS0H, 500м/барабан | 126 | 7,5 x 15,8 | 0,36 | 1,30 | |
Код ТН ВЭД - 8544 49 200
Код ОКП - 35 7400
uninet® 7002 4P S/FTP кат. 7 AWG23
Применение:
Кабель информационный 4 x 2 x 0,57 (AWG23) с двойным экраном, категории 7, предназначен для сетей передачи данных - Ethernet и др. Является элементом горизонтальной подсистемы СКС - от распределительного шкафа до рабочего места. Полностью соответствует требованиям стандарта ISO/IEC 11801:2002/A2:2010 для приложений класса F (600МГц). Производство "Datwyler Cables", Швейцария.
| - скачать технические характеристики (0,1Mb) |
Характеристики:
Противопожарные характеристики:
Класс пожарной опасности для кабелей с LS0H изоляцией по ГОСТ Р 31565-2012 - П3.8.1.2.1
|
|
Класс пожарной опасности по ГОСТ 31565-2012 - П3.8.1.2.1 подтвержден
испытаниями НПО "ПОЖЦЕНТР". Сертификат С-CH.ПБ37.В.01817 |
| Безгалогенный, не образующий корродирующих газов при горении - Класс ПКА 1 (для кабелей с LS0H изоляцией) | ||
| Самогасящийся - Класс ПРГО 1 |
ГОСТ 60332-1-2-2007 | |
| Не распространяющий горение при прокладке в пучке - Класс ПРГП 3 |
ГОСТ Р МЭК 60332-3-21 | |
|
Минимальная токсичность продуктов горения - Класс ПТПМ 2 Минимальное дымообразование - Класс ПД 1 (для кабелей с LS0H изоляцией) |
ГОСТ Р МЭК 61034-2-2005 |
Эксплутационные характеристики:
| Медный проводник | однопроволочный, 0,57мм (AWG23) |
ГОСТ 22483-77 |
| Изоляция жил | Сшитый полиэтилен | ГОСТ Р 53769-2010 |
| Парный экран | Металлизированная фольга | |
| Общий экран | Оплетка из луженой медной проволоки | |
| Внешняя оболочка |
Безгалогенный состав |
|
| Цвет жил |
Бело-голубой / голубой Бело-оранжевый / оранжевый Бело-зеленый / зеленый Бело-коричневый / коричневый |
ГОСТ Р 53246-2008 |
| Цвет оболочки |
Оранжевый |
|
| Минимальный радиус изгиба | 8 x D | |
| Температура монтажа | 0°C до +50°C | |
| Рабочая температура |
-20°C до +60°C Климатическое исполнение - У, категории размещения 3, 4 |
ГОСТ 15150-69 |
| Маркировка |
DAETWYLER UNINET 7002 4P S/FTP |
|
Информация для заказа:
Кабель витая пара категории 7
uninet® 7002 4P S/FTP кат. 7 AWG23:
| Артикул |
Число и номинальное сечение жил, мм2 |
Масса кабеля, |
Наруж. |
Пожарная нагрузка |
||
| кВт·ч/м | МДж/м | |||||
| 182924 |
4 x 2 x 0,57 (AWG23), LS0H, 1000м/барабан | 55 | 7,1 | 0,15 | 0,55 |
|
| 182927 | 2 x (4 x 2 x 0,57) (AWG23), LS0H, 500м/барабан | 110 | 7,1 x 15 | 0,30 | 1,10 | |
Код ТН ВЭД - 8544 49 200
Код ОКП - 35 7400
Для оконцовки данных кабелей, используются следующие компоненты:
|
|
|

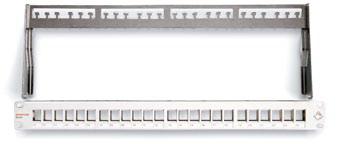

Патч-панель MGK 24x, для PS-GG45:

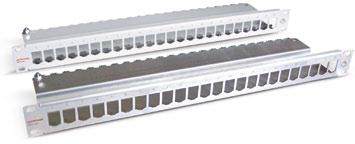

Патч-панель MPS 24x для PS-TERA 4P:
|
Кабель информационный многожильный S/FTP кат. 7, AWG18 / AWG26
Применение:
Кабели витая пара категории 7 многожильные однопарные 1 x 2 x 0,99 (AWG18) и двупарные 2 x 2 x 0,99 (AWG18) с двойным экраном, предназначены для передачи аудио и видео сигналов, а также передачи данных в сетях широкополосного доступа. Полностью соответствует требованиям стандарта ISO/IEC 11801:2002/A2:2010 для приложений класса F (600МГц). Жилы кабеля состоят из медных проволочек сечением 0,4 мм (0,132 мм2) или AWG26. Производство "Datwyler Cables", Швейцария.
| Многожильный кабель 1P S/FTP AWG18 - скачать технические характеристики (0,1Mb) | |
| Многожильный кабель 2P S/FTP AWG18 - скачать технические характеристики (0,1Mb) |
Характеристики:
Противопожарные характеристики:
Класс пожарной опасности для кабелей с LS0H изоляцией по ГОСТ Р 31565-2012 - П3.8.1.2.1
|
|
Класс пожарной опасности по ГОСТ 31565-2012 - П3.8.1.2.1 подтвержден
испытаниями НПО "ПОЖЦЕНТР". Сертификат С-CH.ПБ37.В.01817 |
| Безгалогенный, не образующий корродирующих газов при горении - Класс ПКА 1 (для кабелей с LS0H изоляцией) | ||
| Самогасящийся - Класс ПРГО 1, ПРГП 3 |
ГОСТ 60332-1-2-2007 | |
|
Минимальная токсичность продуктов горения - Класс ПТПМ 2 Минимальное дымообразование - Класс ПД 1 (для кабелей с LS0H изоляцией) |
ГОСТ Р МЭК 61034-2-2005 |
Эксплутационные характеристики:
| Медный проводник | многопроволочный, 0,99мм (AWG18) |
ГОСТ 22483-77 |
| Изоляция жил | Сшитый полиэтилен | ГОСТ Р 53769-2010 |
| Парный экран | Металлизированная фольга | |
| Общий экран | Оплетка из луженой медной проволоки | |
| Внешняя оболочка |
Безгалогенный состав |
|
| Цвет жил |
Бело-голубой / голубой Бело-оранжевый / оранжевый |
ГОСТ Р 53246-2008 |
| Цвет оболочки |
Серый |
|
| Минимальный радиус изгиба | 28 мм |
|
| Температура монтажа | 0°C до +50°C | |
| Рабочая температура |
-20°C до +60°C Климатическое исполнение - У, категории размещения 3, 4 |
ГОСТ 15150-69 |
| Маркировка |
DATWYLER "cable type" |
|
Технические характеристики:
| Сопротивление по шлейфу | 270 Ω/км | |
| Эффективная емкость |
43 pF/m |
|
| Волновое сопротивление | 100±5 Ω при 100MHz | |
| Сопротивление связи |
10 mΩ/m |
|
| Затухание асимметрии на ближнем конце |
> 40 dB | |
| Неравномерность задержки | 4 ns/100m |
|
| Номинальная скорость распространения (NVP) |
78% |
Информация для заказа:
Кабель категории 7 витая пара для сетей широкополосного доступа
Многожильный кабель 1P и 2P S/FTP кат. 7 AWG18 / AWG26:
| Артикул |
Число и номинальное сечение жил, мм2 |
Масса кабеля, |
Наруж. |
Пожарная нагрузка |
||
| кВт·ч/м | МДж/м | |||||
| 182884 |
1 x 2 x 0,132 (AWG26), LS0H, 1000м/барабан | 18,4 | 3,5 | 0,05 | 0,18 |
|
| 182885 | 2 x 2 x 0,132 (AWG26), LS0H, 1000м/барабан | 28,8 | 5,0 | 0,09 | 0,35 | |
